Elektrik doub-girder pon teknik

Electric doub-girder pon teknik la gen ladan yon ankadreman pon, prensipal ak Trolley vwayaje mekanism, mekanis monte, ak sistèm kontwòl elektrik. Ankadreman an pon konsiste de de senti prensipal yo ak de senti fen, fòme yon estrikti rektangilè oswa trapezoidal.

Voye rechèch

Pwodwi Entwodiksyon

Karakteristik

1.Electric doub-girder pon teknik-segondè kapasite chaj: rated kapasite leve soti nan 16 tòn 800 tòn, satisfè kondisyon yo pou leve eleman gwo.
2.Wide ranje k ap travay: kouvri tout zòn nan k ap travay, asire manyen konplè.
3.Easy Operasyon: Sistèm kontwòl avanse asire itilize senp, san danje epi yo serye.
4.Easy antretyen: konsepsyon eleman se fasil demont ak reparasyon, diminye depans yo.
5.Strong adaptabilite: ka opere efektivman nan tanperati ekstrèm, imidite ak pousyè, ak lòt anviwònman piman bouk.

Done teknik
Leve kapasite		t	5
Metòd operasyonèl			Tè kontwole; chanm kontwole
Main Hook leve vitès		m/min	8(0.8/8)
Aux.hook leve vitès		m/min
Crab vwayaje vitès		m/min	20
Crane vwayaje vitès	Atè	m/min	20
	Plas	m/min	30
Zile elektrik			CD1 (MD1)
Leve wotè		m	6,9,12,18
K ap travay sistèm			A3-A4
Sous pouvwa			3-faz AC; 50Hz, 380V
Steel Track			P30
Span		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.wheel presyon	Atè	kn	41	44	47	52	56	60	65	71
	Plas	kn	43	46	49	54	58	62	67	73
Pwa teknik	Atè	kg	4886	5601	6701	8199	9603	11196	13216	14984
	Plas	kg	5686	6401	7501	8999	10403	11996	14016	15784
Pouvwa total	Atè	kw	9.1	9.3		9.9			10.5
	Plas	kw	9.9			10.5			11.3

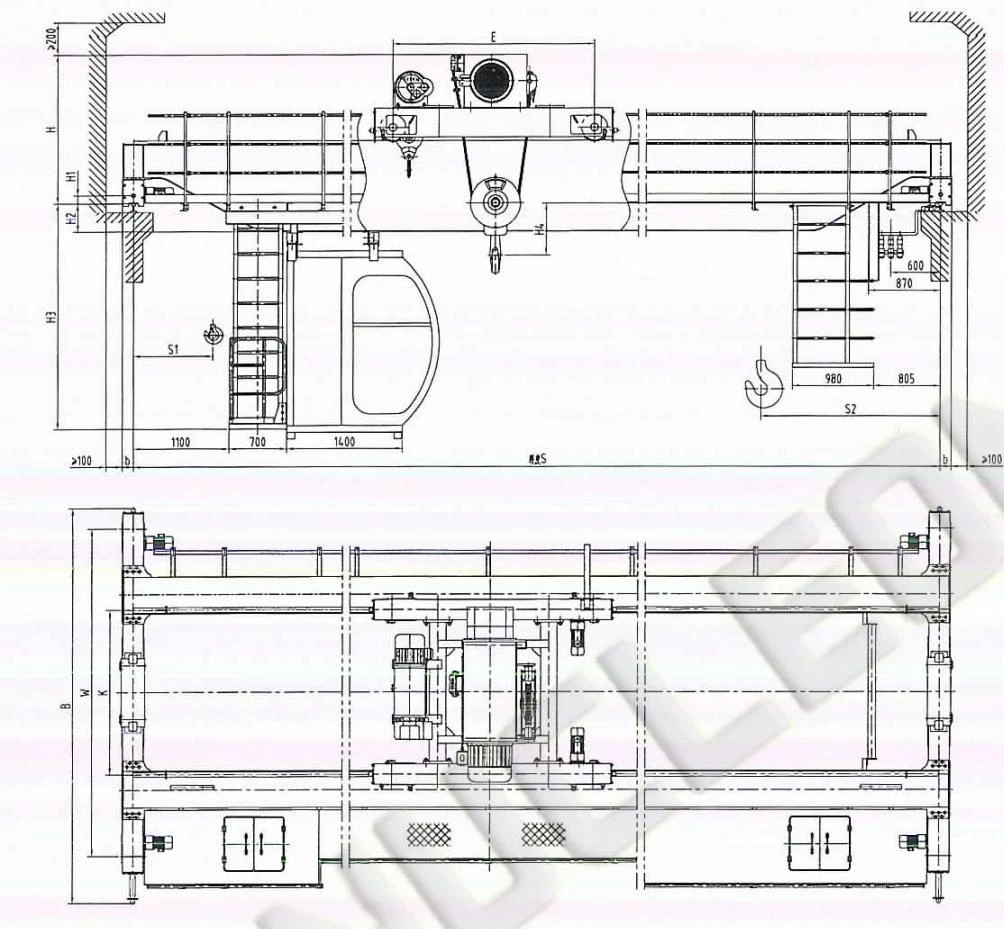

Dimansyon debaz yo	B	mm	4140						4840
	W	mm	3300						4000
	K	mm	1400
	E	mm	1200
	H	mm	1308			1508
	H1	mm	100
	H2	mm	50	100	150	50	100	100	150	250
	H3	mm	2475	2525	2575	2475	2525	2625	2675	2775
	H4	mm	-104			-304
	b	mm	135
	S1	mm	1221
	S2	mm	1175

Done teknik
Leve kapasite		t	10
Metòd operasyonèl			Tè kontwole; chanm kontwole
Main Hook leve vitès		m/min	7(0.7/7)
Aux.hook leve vitès		m/min
Crab vwayaje vitès		m/min	20
Crane vwayaje vitès	Atè	m/min	20
	Plas	m/min	30
Ide elektrik			CD1 (MD1)
Leve wotè		m	9,12,18
K ap travay sistèm			A3-A4
Sous pouvwa			3-faz AC; 50Hz; 380V
Steel Track			P30
Span		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.wheel presyon	Atè	kn	72	78	82	44	47	50	54	56
	Plas	kn	74	80	84	46	49	52	56	58
Pwa teknik	Atè	kg	6394	7678	8804	11016	12559	14747	17274	19321
	Plas	kg	7194	8478	9604	11816	13359	15547	18074	20121
Pouvwa total	Atè	kw	15.6			16.2			17
	Plas	kw	16.2			17			18.4
Dimansyon debaz yo	B	mm	4840			4818			4868
	W	mm	4000			3978			4028
	K	mm	2000
	E	mm	1450
	H	mm	1593					1595
	H1	mm	100
	H2	mm	50	150	150	200	350	400	450	502
	H3	mm	2425	2525	2675	2725	2875	2925	2975	3025
	H4	mm	250					252
	b	mm	135			185
	S1	mm	1375
	S2	mm	1365

Done teknik
Leve kapasite		t	16/3
Metòd operasyonèl			Tè kontwole; chanm kontwole
Main Hook leve vitès		m/min	3.5(0.35/3.5)
Aux.hook leve vitès		m/min	8(0.8/8)
Crab vwayaje vitès		m/min	20
Crane vwayaje vitès	Atè	m/min	20
	Plas	m/min	30
Ide elektrik			CD1 (MD1)
Leve wotè		m	9,12
K ap travay sistèm			A3-A4
Sous pouvwa			3-faz AC; 50Hz; 380V
Tras asye			P30
Span		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.wheel presyon	Atè	kn	53	57	61	64	67	72	76	79
	Plas	kn	55	59	63	66	69	74	78	81
Pwa teknik	Atè	kg	8000	9440	11360	13350	15210	18110	20880	23420
	Plas	kg	8850	10290	12210	14200	16060	18960	21730	24270
Pouvwa total	Atè	kw	21.3			22.1			22.3
	Plas	kw	22.1			23.5
Dimansyon debaz yo	B	mm	4328			4378		4428	4478
	W	mm	3928			3978		4028	4078
	K	mm	2000
	E	mm	1700
	H	mm	1499			1699
	H1	mm	100
	H2	mm	100	200	300	202	302	402	502	602
	H3	mm	2625	2725	2825	2727	2827	2927	3027	3127
	H4	mm	539			339
	b	mm	185
	S1	mm	742
	S2	mm	1518

Done teknik
Leve kapasite		t	20/5
Metòd operasyonèl			Tè kontwole; chanm kontwole
Main Hook leve vitès		m/min	4.2(0.42/4.2)
Aux.hook leve vitès		m/min	8(0.8/8)
Crab vwayaje vitès		m/min	20
Crane vwayaje vitès	Atè	m/min	20
	Plas	m/min	30
Ide elektrik			HC; CD1 (MD1)
Leve wotè		m	9,12,15
K ap travay sistèm			A3-A4
Sous pouvwa			3-faz AC; 50Hz; 380V
Tras asye			P38
Span		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.wheel presyon	Atè	kn	65	69	74	78	83	87	91	96
	Plas	kn	67	71	76	80	85	89	93	98
Pwa teknik	Atè	kg	9130	10889	12751	15239	18025	20963	23682	27025
	Plas	kg	9980	11739	13601	16089	18875	21813	24532	27875
Pouvwa total	Atè	kw	31.2			32.6
	Plas	kw	32.6			34.2
Dimansyon debaz yo	B	mm	4768		4818	4868			4918
	W	mm	3928		3978	4028			3978
	K	mm	2000
	E	mm	2140
	H	mm	1678			1780		1880
	H1	mm	100
	H2	mm	100	150	252	252	352	352	452	552
	H3	mm	2525	2675	2777	2777	2877	2877	2977	3077
	H4	mm	330			228		128
	b	mm	185
	S1	mm	822
	S2	mm	1695

Done teknik
Leve kapasite		t	32/5
Metòd operasyonèl			Tè kontwole; chanm kontwole
Main Hook leve vitès		m/min	3(0.3/3)
Aux.hook leve vitès		m/min	8(0.8/8)
Crab vwayaje vitès		m/min	20
Crane vwayaje vitès	Atè	m/min	20
Crane vwayaje vitès	Plas	m/min	30
Zile elektrik			HC; CD1 (MD1)
Leve wotè		m	9,12
K ap travay sistèm			A3-A4
Sous pouvwa			3-faz AC; 50Hz; 380V
Tras asye			P43
Span		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.wheel presyon	Atè	kn	96	103	109	115	120	125	131	135
Max.wheel presyon	Plas	kn	98	105	111	117	122	127	133	137
Pwa teknik	Atè	kg	11101	13050	15370	18120	20732	24236	27482	30401
Pwa teknik	Plas	kg	11901	13850	16170	18920	21532	25036	28282	31201
Pouvwa total	Atè	kw	33.4						35
Pouvwa total	Plas	kw	35						37.8
Dimansyon debaz yo	B	mm	4768	4818	4868	4918				4968
	W	mm	3828	3878	3928	3978				4028
	K	mm	2000
	E	mm	2450
	H	mm	1904			2006
	H1	mm	100
	H2	mm	52	152	254	254	404	504	606	706
	H3	mm	2577	2677	2779	2779	2929	3029	3131	3231
	H4	mm	542			440
	b	mm	185
	S1	mm	871
	S2	mm	1875

Senaryo Aplikasyon

1.Steel/Metal Processing: leve asye lengote, plak asye, ak Des.
2.Machinery Faktori: deplase motè ak kabann zouti machin.
3.Power/Endistri Chimik: Revize chodyèr, turbine vapè, ak réacteurs, ak leve tiyo ak tiyo, elatriye.
4.Construction: leve ba ranfòse ak konpozan prefabrike.
5.Ports/waf: Loading ak dechaje resipyan, kago esansyèl ak ekipman lou.
6.ShipBuilding/Offshore Jeni: Leve seksyon Hull, motè ak pati ekipe.
7.Green enèji: leve ekipman pouvwa van ak modil fotovoltaik.
